产品属性：   品牌： 忠和测控      规格型号： WZP

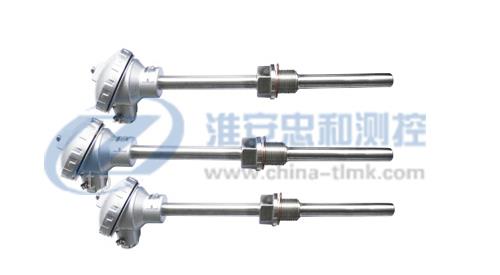

装配式热电阻

       装配式热电阻（铂热电阻）作为测量介质温度的温度传感器可以与显示仪表、记录仪表、控制仪表配套使用，直接测量或控制生产过程中-200℃~600℃范围内的各种液体,蒸汽和气体介质以及固体表面的温度，装配式热电阻属于非标产品，可以根据用户的不同安装、使用等要求进行生产，我们选用的热电阻Pt100芯片为进口芯片，其特点是性能稳定，测量精度高，测量精度均达到A级以上，使用寿命长。正是基于以上优势，我们的装配式热电阻产品被广泛于应用于石化、钢铁、冶金、环保、食品、轻工、机械、水处理等行业。
一、装配式热电阻主要技术指标:
1、分度号：1、铂电阻：Pt100（常规）、Pt1000、Pt500、Pt10等；2、铜电阻：Cu50（常规）、Cu100
2、温度范围：-200~200℃；-100~500℃；-200~500℃（量程内任选）；0~650℃
3、精度等级：A级；B级
4、接线盒形式：防溅型、防水型、防爆型（EXdIIBT4~6、EXdIICT4~6）、防腐型、接插件式
5、连接方式：a-直插式；b-螺纹连接；c-法兰连接；d-卫生型卡箍连接；e-其它要求订制
6、传感器直径：φ16、φ12、φ10、φ20、φ25等
7、传感器材质：304、316L、不锈钢衬四氟、哈氏合金、钛管
8、产品执行标准：IEC751 JB/T8622-1997 JB/T8623-1997
二、装配式热电阻温度测量范围及允差:

热电阻类别	测温范围℃	分度号	允许偏差△t℃
WZP型铂电阻	-200～600	Pt100	B级(-200～600℃ 允差±(0.30+0.005|t|)
			A级(-200～550℃) 允差±(0.15+0.002|t|)
WZC型铜电阻	-50～100	Cu50	-50～100℃ 允差±(0.3+6.0×10-3t)
注：式中"t"为感温元件的实测温度绝对值。

热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻R0比值：（R100/R0）
分度号Pt100：A级 R0=100±0.06Ω
B级 R0=100±0.12Ω
      R0/R100=1.3850
分度号Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02
三、装配式热电阻结构形式:

四、装配式热电阻选型：

WZ□

热电阻    标准型

标记

热电阻品种

C

铜电阻

P

铂热电阻

标记

热电阻元件支数

1

单支数（可不标注）

2

双支数（不适用于铜热电阻）

标记

安装固定装置

1

无固定装置

2

固定螺纹

3

活动法兰（不适用于隔爆型）

4

固定法兰

5

活动管接头式

6

固定螺纹锥形式

7

直形管接头式

8

固定螺纹管接头式

9

活动螺纹管接头式

标记

接线盒型式

2

防溅式

3

防水式

4

隔爆式

标记

保护管外径（mm）

0

Փ16

1

Փ12

T

特殊说明

标记

允差等级

A

A级允差：±（0.15+0.2%|t|）（不适用于铜热电阻）

B

B级允差：±（0.3+0.5%|t|）（不适用于铜热电阻）

C

铜电阻允差：±（0.3+0.6%|t|）（不适用于铂热电阻）

标记

测量端型式

2

二线制

3

三线制（常规）

4

四线制

标记

分度号

Pt100

铂热电阻

Cu50

铜热电阻

Cu100

铜热电阻

总长L/

(mm)

插入长度l

（mm）

标记

保护管材质

304（常规不标）

F

316

F4

304衬四氟

HC

哈氏合金

Ti

钛管

标记

隔爆等级

BT4~6

dII BT4~6

CT4~6

dII CT4~6

五、装配式热电阻选型须知：
1、测量的介质名称，腐蚀性，温度，压力等；
2、测量元件的分度号：PT100;PT1000;Cu50等；
3、测量元件是数量（是单支还是双支）
4、安装在管道或者槽罐等容器设备上的插深长度；
5、传感器的直径；
6、与管道或者容器设备的连接方式及尺寸；
7、接线方式是采用接线盒接线还是引线引出式等方式；
8、输出信号要求是电阻信号还是电流信号等信号要求；
