【供应】抗电磁波涂料油漆

抗电磁波涂料油漆描述：YS-803-B是一款优晟科技生产的使用于内墙抗电磁辐射的内墙工程墙面涂料、抗电磁信号干扰工程涂料（抗电磁波、电磁屏蔽涂料）。抗电磁波涂料油漆可直接喷涂（刷）在墙体内部，涂料干燥后能起到很好的屏蔽电磁辐射、抗电磁波干扰、信号屏蔽和防静电等功能，抗电磁波涂料油漆现在正被广泛应用于医院、电信、小区变电站、电脑机房等大、中型工业机房、石油行业、药厂等各行业内。

抗电磁波涂料油漆原理：电磁辐射的作用是减弱由某些辐射源所产生的某个区域内的电磁场效应，有效控制电磁波从某一区域向另一区域辐射，其作用原理是采用低电阻的导电材料，导电材料对电磁能流具有反射和引导作用，在导电材料内部产生与源电磁场相反的电流和磁级化，而减弱电磁场的辐射效果。——引用《百度文库》

二.抗电磁波涂料油漆编号：YS-803-B

三.抗电磁波涂料油漆名称：墙体专用防辐射涂料、抗电磁波涂料、抗电磁辐射工程涂料、屏蔽电磁波涂料

四.抗电磁波涂料油漆包装规格：5Kg/罐、10kg/罐

五.抗电磁波涂料油漆使用方式：直接使用

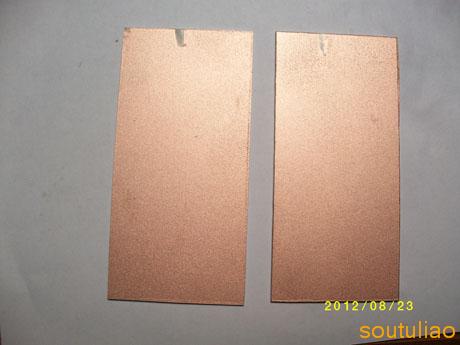

六.抗电磁波涂料油漆产品综合基本特性（1）颜色：铜色（2）比 重：1.15±0.05(ASTM D1475-98)（3）粘 度:触变混合物（4）固体含量:45±1%（5）理论遮盖率:6-7 m²/kg (漆膜厚度=20-30微米-以喷涂方式施工计算)（6）如果使用刷的施工方式，理论上只能做到2-3 m²/kg

七.抗电磁波涂料油漆技术参数 (1) 导电效应:≤0.025欧姆/平方厘米(漆膜厚度不少20微米)(2) 应用导电参数:2-5欧姆/25-30微米膜厚/距离10cm(3) 建议膜厚:25-30微米(ASTM D4138-94)

八.抗电磁波涂料油漆测试条件: 测量时是必须待抗电磁波涂料已完全冷却干固。应该用数字显示的万用表测量（一般万用表档位应调至200Ω），测量出的结果应除去万用表本身及导线的电阻（即标底）方为YS-803-B导电漆的导电数值。

九.抗电磁波涂料油漆详细使用说明： (1) 喷涂：喷枪形式 W-71   口径 0.8 – 2mm；(2) 喷枪和实物距离 ：10厘米；(3) 喷涂气压 ：0.4 – 0.6mpa ；(4) 喷出量：2 – 4循环膜厚25-30微米 ；喷涂之前请确保无沉淀，每隔五分钟左右时间回枪一次。气压尽量关小，油量稍大，喷涂出的涂料是连续的湿润的涂层。这样，都会产生非常好的抗电磁辐射、信号屏蔽的效果。

十.抗电磁波涂料油漆使用指引:该涂料实为中间层涂料，在使用该涂料之前，先将墙壁刮一层腻子粉，等腻子粉干燥之后再喷（刷）上该涂料，等防辐射涂料（抗电磁波涂料）干燥之后再在表面上刷上乳胶漆(腻子粉)，且不影响防辐射（抗电磁波）的效果。（1）施工前，请确保墙体平整、干燥无水渍。如墙体潮湿，则会出现涂料附着不上或氧化等现象，最好能在墙体表面刮一层腻子粉，一是可以节约防辐射涂料的用量，二是使防辐射涂料在施工过程中平整，增强防辐射、抗电磁波的效果；（3）干燥条件及烘干时间：表干时间为15分钟；实干时间为2—3小时。施工时，最好能选择在天气晴朗或干燥时施工；(4) 如要求施工表面最终颜色为其它颜色（例如白色），可等涂料干燥之后，刷上其它颜色的墙体涂料，且不会影响该涂料的防辐射效果；（5）如无喷涂设备的，可使用排刷（或滚筒）施工，但必须确保排刷（或滚筒）在使用之前是干净、无水渍，否则将影响涂料的效果；（6）如需做在外墙，则最好选择在天气晴朗的时候施工，施工完等涂料完全干燥之后再在其表面上做一层防水涂料即可。（7）使用前，应将涂料于漆罐内完全搅拌均匀，方可使用。经搅拌均匀后金属粒子分散均匀，喷涂出来的漆膜才能达到导电性能。使用时最好经常搅拌做到不小于5分钟搅拌一次，以达到最佳涂装后达到的导电效果；开封后的产品应尽快用完，避免长期存放，因金属物质较易沉淀，但经搅拌后仍不影响使用特性效果。防护措施：使用期间，确保作业环境通风良好，避免长期直接接触或吸入，切勿将油漆倒入水渠或下水道污染环境。（8）喷涂完检测时，请务必带布手套（或手指套）检测，以免手上的汗渍同产品表面接触，发生氧化反应。

十一.抗电磁波涂料油漆储存/保质期: 密封储存于通风、干燥的室内环境。原封状态下，6个月/25℃。

如遇其它技术问题，请直接致电优晟科技，我们将全力以赴为您解决。
